UV贴图是用于轻松包装纹理的3D模型表面的平面表示。创建UV贴图的过程称为UV展开。

U和V指的是2D空间的水平轴和垂直轴，因为X，Y和Z已在3D空间中使用。一旦创建了多边形网格，下一步就是将其“展开”为UV贴图。现在要赋予网格生命并使它看起来更逼真（或风格化），就得添加纹理。但是，这没有3D纹理之类的东西，因为它们始终都是2D图像。

这就是UV映射的用处，因为它是将3D网格转换为2D信息以便可以在其周围包裹2D纹理的过程。起初这似乎是一个令人困惑的想法，但是这非常简单。如果以前曾经用纸做过一个立方体，那么只需完成相反的步骤即可！

————————————————

但是，立方体是一个基本示例，并且随着网格变得越来越复杂，UV贴图也是如此。这可能会变得很繁琐，但这对3D工作流程至关重要。

即使您不打算对模型进行纹理处理，许多现代的实时引擎（例如，虚幻引擎4或Unity）也需要对您的素材进行UV解包才能进行一些轻度渲染。

既然已经概述了UV贴图的基本概念，我们就可以深入研究UV展开的中间部分，即接缝。接缝是使任何3D几何形状扁平化的不幸和不可避免的副作用。接缝是网格的一部分，必须进行拆分才能将3D网格转换为2D UV贴图。

UV展开始终是一种折衷方案，可以使线框变形尽可能小，同时还要使接缝最小。就UV贴图而言，变形是必须更改多边形的形状和大小以适应平坦化过程的程度。太多的失真会影响模型的最终效果。

————————————————

通过应用基本的方格纹理可以很容易看出这一点。如果未拉伸棋盘格图案，则可以避免展开时的变形。但是，这种仅将所有多边形分开的方法的缺点是产生的接缝数量。

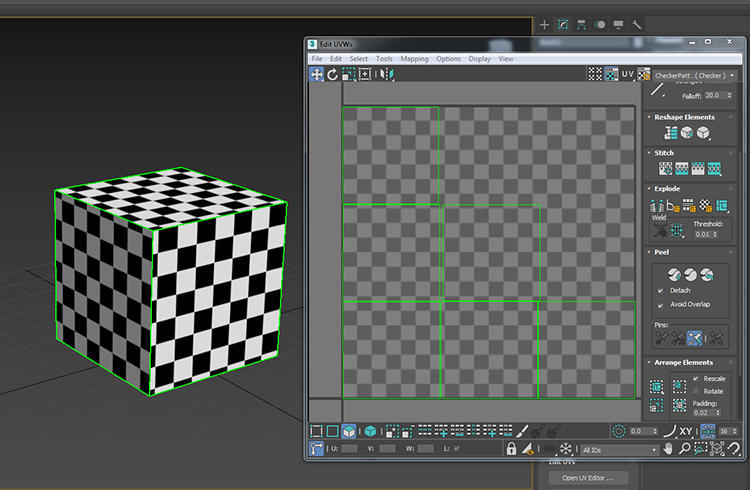

左侧的多维数据集的UV接缝以绿色突出显示。您可以看到图案在边缘移动时没有对齐。在更复杂的网格中，这可能会成为问题，因此您需要练习并灵活地进行接缝放置。

————————————————

这是一个示例，如果您在UV解包中严重扭曲多边形会发生什么。此多维数据集上的纹理与前面的示例没有什么不同，但是您可以看到它已被拉伸并变形。但是，缺少接缝确实意味着图案排成一行并围绕立方体的边缘，但是在这种情况下，付出的代价是不值得的。

显而易见的答案是在两者之间找到平衡。

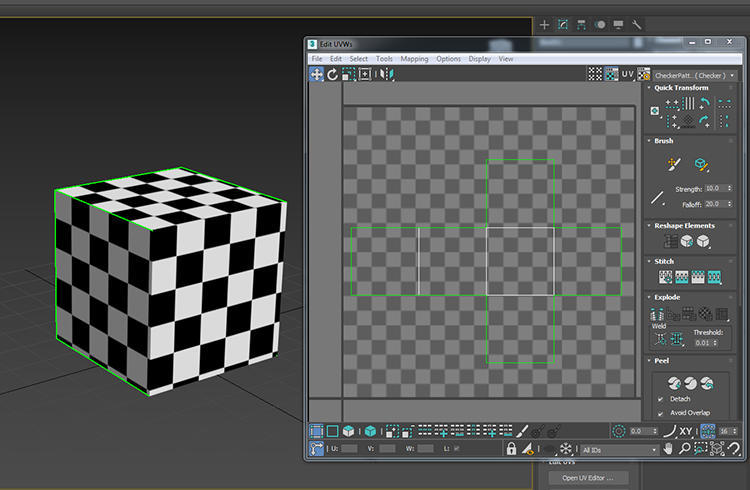

在此图像中，您可以看到保留了棋盘格图案，并且我们在立方体的正面周围有一些不错的连续边。在练习和展开更多内容时，您将了解“隐藏”接缝的最佳位置是使它们不那么明显。

使接缝不那么明显的良好规则是：

使它们沿着通常不太明显的坚硬边缘

将它们隐藏在模型的其他部分后面。例如，如果解开头部，则将接缝放在头发所在的位置。

将它们隐藏在模型焦点下方或后面，这样人们就不太可能看到它们。

展开3D网格时要考虑的另一件事是UV重叠。

————————————————

当您的UV贴图中有两个或多个多边形彼此重叠时，就是UV重叠。这意味着模型的这两个部分将显示相同的纹理信息，因为它们都占据相同的UV空间。通常要避免重叠UV，这样可以使纹理保持变化，而不会偶然导致纹理看起来不正确。也就是说，有时您可能会故意使用重叠的UV。如果纹理非常基本，那么您可能会在同一UV空间上具有多个网格部分来重复该纹理。

这项技术非常有用，因为它可以让您减小纹理大小，这意味着，如果您使用的是游戏引擎，通常它将运行得更流畅。当开发较弱的机器（如手机）时，这一点尤为重要。关于紫外线贴图需要了解的最后一件事是紫外线通道。UV通道允许同一对象具有多个UV贴图。对于游戏引擎而言，这非常重要。如本文前面所述，游戏引擎使用UV贴图烘焙照明信息。

————————————————
